Не подскажете напряжение питания LCD от x65?
В частности напряжение между 8-7, 6-7
И напряжение при включеной подсветке между 10-9.
Заранее спасибо.
Не подскажете напряжение питания LCD от x65?
В частности напряжение между 8-7, 6-7
И напряжение при включеной подсветке между 10-9.
Заранее спасибо.
А зачем?
Для отладки устройсва с таким дисплеем.Сообщение от Uriman
Именно между выводами, а не относительно массы? А то есть под рукой, могу померить.
именно между.
6 = + 2.9 v
7 = GND
8 = + 1.8 v
9-10 = 15.5 v. + на выв 9,
Спасибо.
на c65 распайка отличается от cx65
Не работает хоть ты тресни.

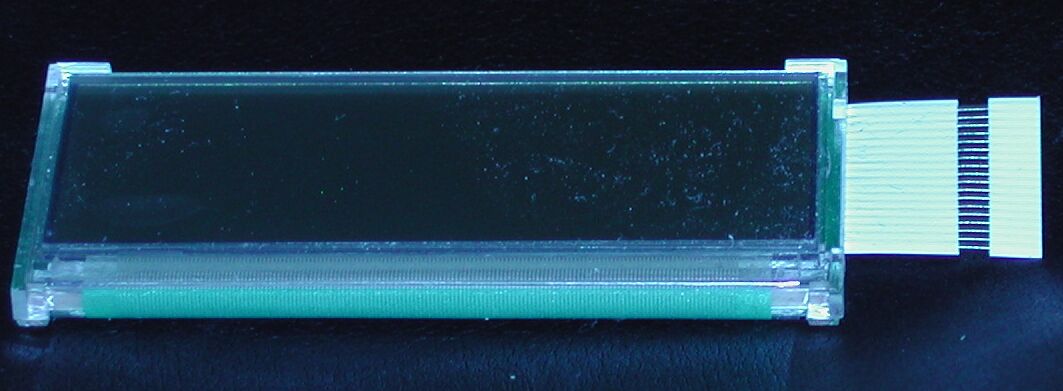

Зато нашёл интересную картинку...
класно ! над чем трудишься если не секрет? а есть описание протокола работы с дисплеем?
Там просто постоянное напряжение всего на трёх выводах, это масса, подсветка и питание дисплея. А все эти +2,8, +1,8 вольт - импульсы данных, размахом от +2,8 до 0, которые вольтметр, в силу своих особенностей зафиксировать не может и поэтому показывает усреднённое значение. Лучше изучи протокол, мож и заработает чё-нибудь.
http://www.mikrocontroller.net/forum/read-4-243641.html
Вот ту немцы протокол обсуждают. Есть и "рабочие" примеры. Н оу меня пока не завелось. Т.к. я не распологаю ATMega128, пока пытаюсь завести на ATMega16 (заводится, доказанно немцами же).
На картинке выше пример дисплея не МОЕГО (по китайски как-то скзал, но с этими немцами уже запарился). У него распиновка какая-то другая.
То что, я спрашиал про напряжения, это именно питающие ноги.
Протокол есть и реализован, но пока не заводится.
А дисплей завожу чисто для себя. Ибо возможность найти "на халяву" дисплей есть, почему бы и нет. Мож в будующем пригодится.
